Princípios do ultrassom e knobology: como começar a enxergar melhor no POCUS

Antes de interpretar uma imagem, é preciso saber produzi-la. Entenda como o ultrassom forma imagens, como escolher probe e preset e quais ajustes realmente mudam a qualidade do exame à beira do leito.

Por Dr. José de Andrade — Intensivista (AMIB) • Coord. das UTIs Cardiológicas do Real Hospital Português • Gerente das UTIs Adulto do HUOC/UPE

Revisão médica: Dr. Mário Teles

Todo exame ultrassonográfico começa antes da imagem aparecer na tela. Neste guia, você vai entender os princípios básicos da formação da imagem, a relação entre frequência, penetração e resolução, a escolha dos transdutores e os fundamentos da knobology — os ajustes que tornam o POCUS mais claro, mais seguro e mais útil na prática clínica.

Antes da interpretação, vem a imagem

Quem está começando no POCUS costuma se concentrar em uma pergunta muito compreensível: “o que essa imagem significa?” Mas existe uma etapa anterior, sem a qual toda a interpretação fica comprometida: “essa imagem está boa o suficiente para eu confiar nela?” Esse é o ponto de partida da knobology. No ultrassom à beira do leito, a qualidade do exame depende não apenas de reconhecer padrões, mas de obter uma janela adequada, selecionar o transdutor correto, ajustar profundidade, ganho e preset e movimentar a mão com intenção. Na prática, isso significa que dois médicos diante do mesmo paciente podem produzir imagens muito diferentes — e, consequentemente, chegar a interpretações diferentes. Aprender POCUS não é apenas memorizar achados. É aprender a gerar informação confiável.

Ponto-chave

Antes de perguntar “o que essa imagem significa?”, pergunte: “essa imagem está boa o suficiente para ser interpretada?”

O que você vai aprender neste artigo

• Entender, em linguagem prática, como a imagem ultrassonográfica é formada.
• Explicar a relação entre frequência, penetração e resolução.
• Escolher de forma mais consciente entre os transdutores linear, convexo e setorial.
• Compreender o papel dos presets.
• Ajustar profundidade e ganho de forma útil.
• Reconhecer a importância do probe marker.
• Aplicar as principais manobras do transdutor: deslizar, comprimir, bascular e rotacionar.

O que é knobology?

“Knobology” vem de knob, em inglês, algo como botão ou controle. Na prática, é o conhecimento necessário para usar os controles do aparelho de ultrassom de maneira inteligente, com o objetivo de produzir a melhor imagem possível para responder a uma pergunta clínica. Isso inclui escolher o transdutor, selecionar o preset, ajustar profundidade, ganho global e ganho por profundidade, compreender a orientação da imagem e manipular o transdutor de maneira dinâmica. Parece simples — e em parte é. Mas muitos erros no POCUS não surgem da interpretação de uma boa imagem; surgem da interpretação de uma imagem ruim.

Como a imagem de ultrassom é formada

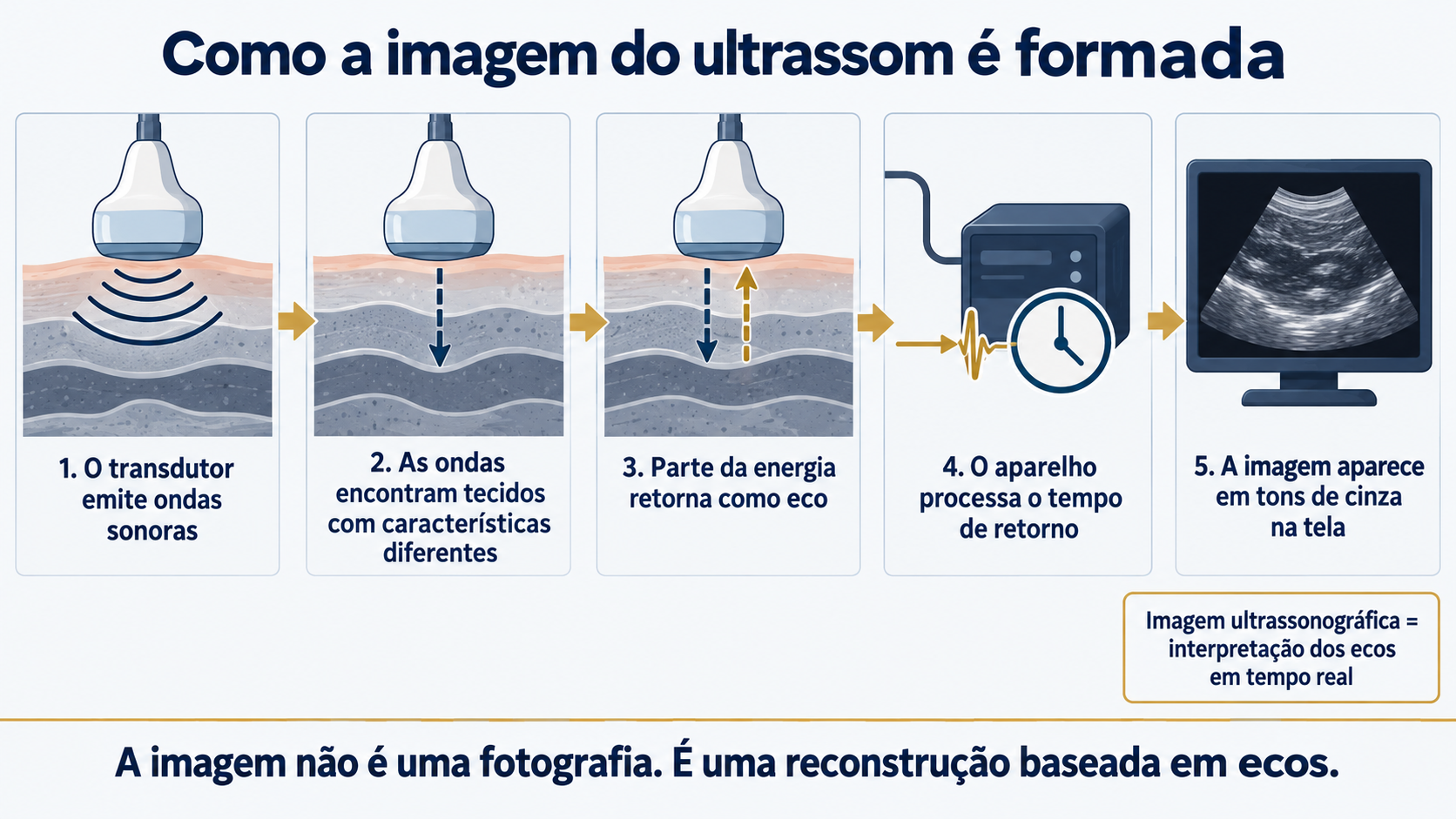

O transdutor contém cristais piezoelétricos capazes de converter energia elétrica em ondas sonoras e, depois, converter os ecos de volta em sinais elétricos. O aparelho processa esses ecos e os transforma em uma imagem em tons de cinza. Em termos simples, o transdutor envia ondas sonoras ao corpo; essas ondas encontram tecidos com propriedades diferentes; parte da energia retorna como eco; o aparelho calcula a profundidade com base no tempo de retorno e reconstrói a imagem na tela. A imagem ultrassonográfica, portanto, não é uma fotografia. É uma reconstrução baseada em ecos. Por isso, ela depende da física do som, dos ajustes do aparelho e da forma como o operador posiciona e movimenta o transdutor.

Frequência, penetração e resolução

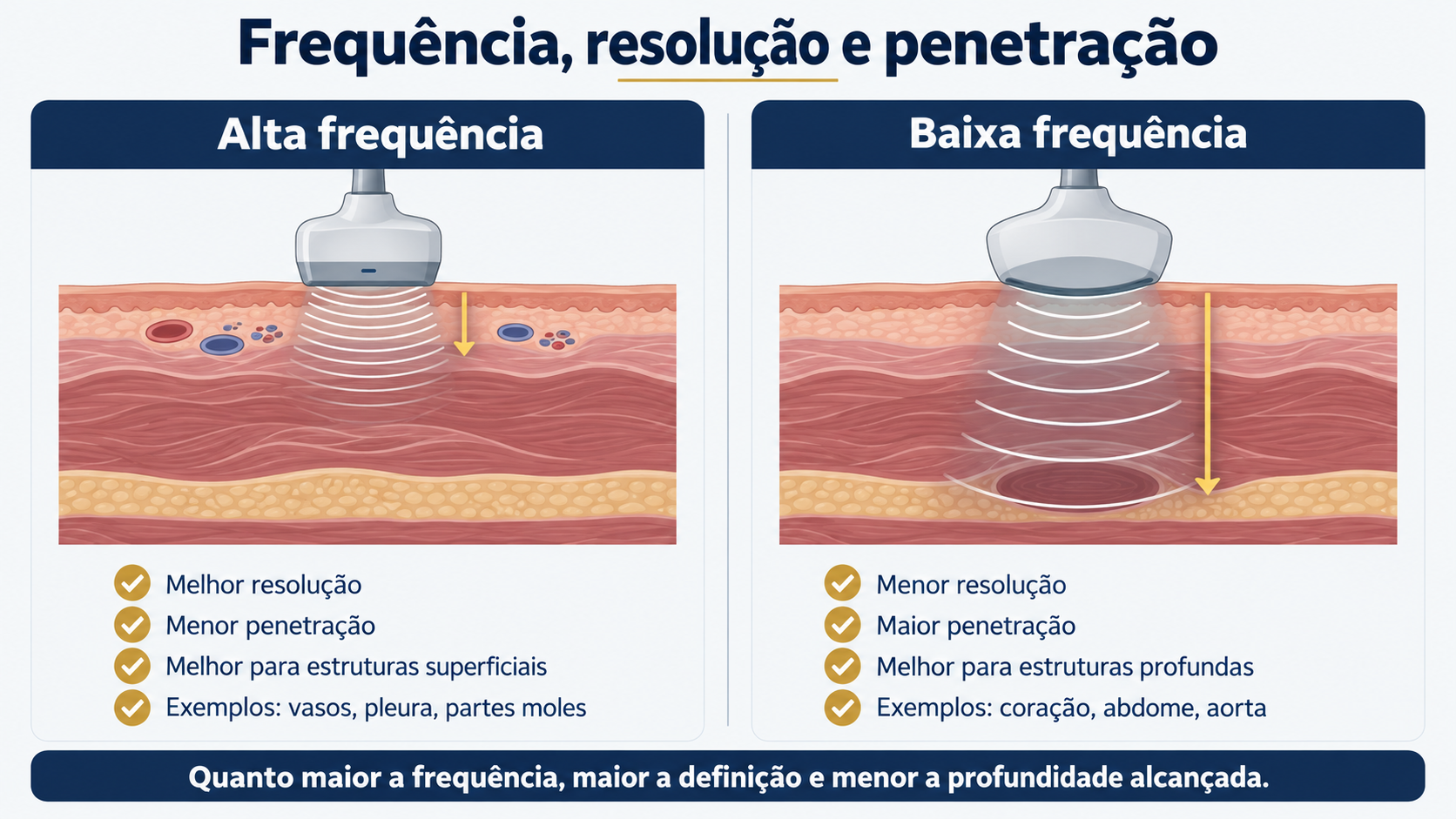

Se existe um conceito que organiza quase toda a escolha do exame ultrassonográfico, é este: quanto maior a frequência, maior a resolução e menor a penetração; quanto menor a frequência, maior a penetração e menor a resolução. Ondas de alta frequência oferecem melhor definição de detalhes, mas sofrem maior atenuação. Ondas de baixa frequência alcançam estruturas mais profundas, com menor resolução espacial. Em português claro: se você quer enxergar vasos superficiais, pleura ou partes moles, precisa priorizar resolução. Se quer ver coração, abdome ou aorta em profundidade, precisa priorizar penetração. Não existe, portanto, “o melhor probe” de forma universal. Existe o transdutor mais adequado para a pergunta clínica e para a profundidade da estrutura.

Por que ar e osso dificultam o exame?

O som se propaga mal através do ar e não atravessa o osso adequadamente. Isso limita o exame em várias regiões do corpo e explica por que procuramos janelas acústicas. O gel entre o transdutor e a pele tem uma função simples e importante: eliminar a camada de ar da interface e favorecer a transmissão do som. Na prática, o pulmão aerado e as costelas dificultam a visualização de estruturas profundas, enquanto no coração buscamos espaços intercostais que funcionem como janelas para a insonação.

Escolhendo o transdutor certo

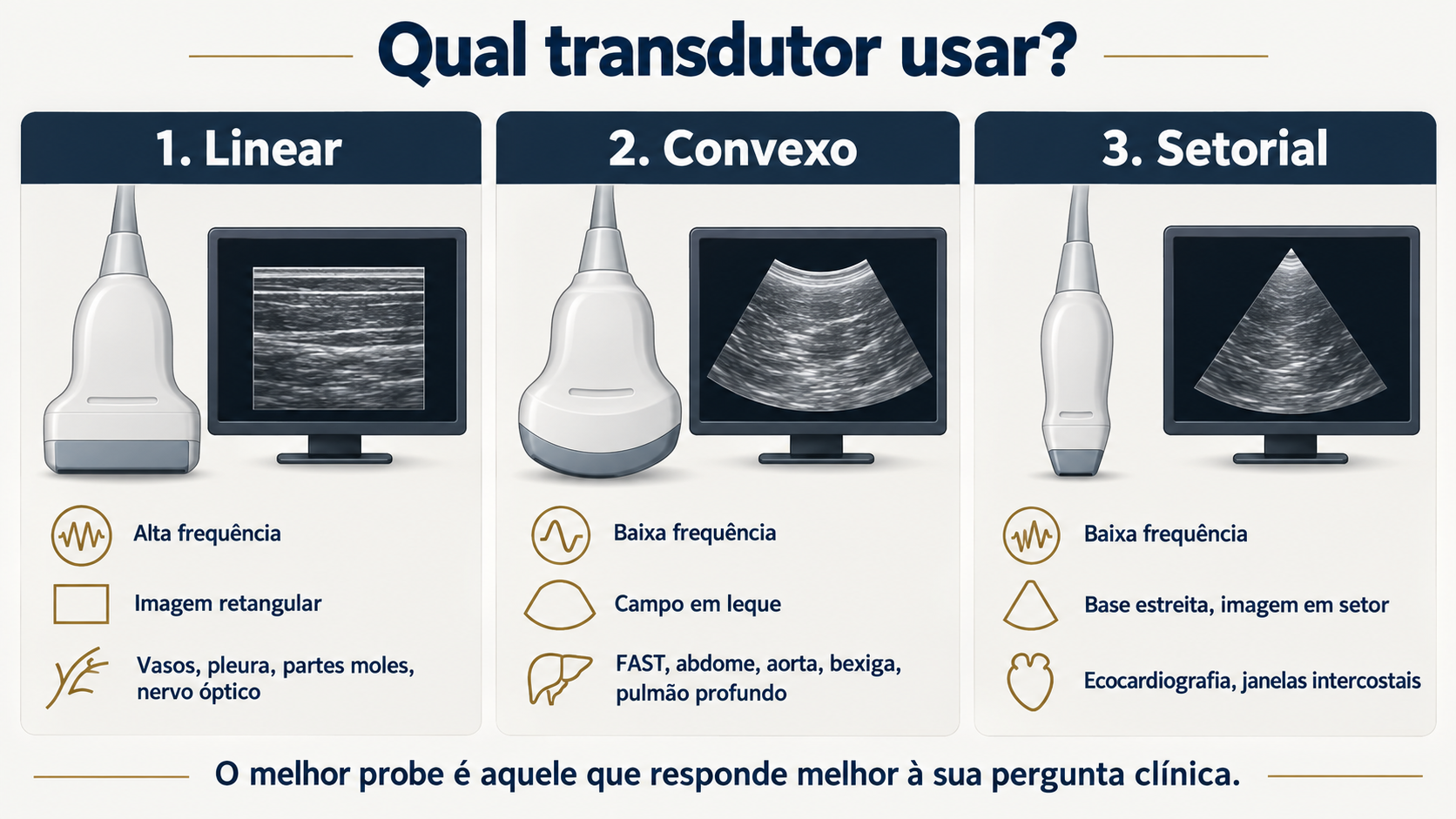

Na rotina do POCUS, três transdutores são especialmente importantes. Eles diferem em frequência, formato da imagem, campo de visão e profundidade alcançada.

Linear

• Alta frequência.
• Imagem retangular.
• Melhor para estruturas superficiais.
• Usos frequentes: acesso vascular, pleura, partes moles, musculoesquelético e avaliação de vasos periféricos.

É o transdutor da definição: você abre mão de profundidade para ganhar resolução.

Convexo

• Baixa frequência.
• Campo em leque amplo.
• Boa penetração.
• Usos frequentes: FAST, abdome, aorta, bexiga e avaliações toracoabdominais em profundidade.

É um transdutor muito versátil para aplicações abdominais e de emergência.

Setorial ou phased array

• Baixa frequência.
• Base estreita e imagem em setor.
• Adequado para janelas acústicas estreitas.
• Principal aplicação no POCUS: ecocardiografia focada.

Sua pequena área de contato facilita a insonação entre as costelas, razão pela qual é especialmente útil para o coração.

E os presets?

O preset é um conjunto pré-programado de ajustes para determinado tipo de exame. Ao selecionar “cardíaco”, “pulmão”, “vasos” ou “abdome”, o aparelho parte de configurações mais adequadas àquela aplicação. O preset pode modificar parâmetros como frequência, ganho, profundidade, foco, potência, TGC e escala de cinza. Ele não substitui os ajustes manuais, mas oferece um ponto de partida muito melhor do que começar com uma configuração aleatória.

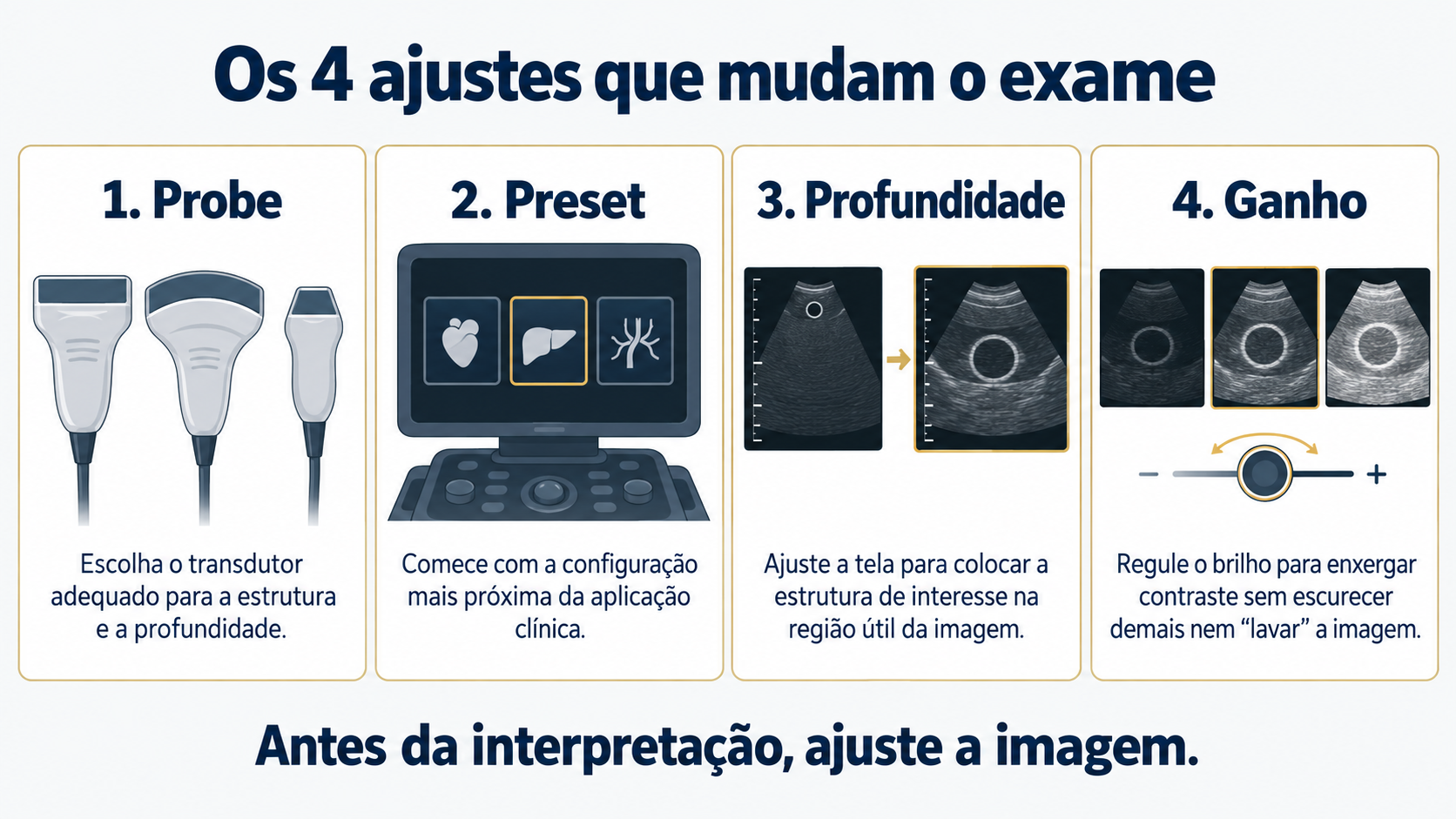

Os quatro ajustes que mudam o exame

Para quem está começando, vale um roteiro simples e repetível:

1. Probe — escolha o transdutor adequado à estrutura e à profundidade.
2. Preset — comece com a configuração mais próxima da aplicação clínica.
3. Profundidade — coloque a estrutura de interesse na região útil da tela.
4. Ganho — ajuste o brilho para enxergar contraste sem escurecer demais nem “lavar” a imagem.

Profundidade

A profundidade controla quanto do campo está sendo mostrado. Um erro comum é deixar profundidade demais, produzindo uma imagem em que a estrutura de interesse ocupa apenas uma pequena parte da tela. A regra prática é simples: a profundidade deve ser suficiente para mostrar a estrutura e seu contexto relevante, mas sem grande quantidade de “espaço morto” além dela. Profundidade excessiva reduz a escala da estrutura de interesse e pode piorar a resolução temporal. Profundidade insuficiente pode cortar estruturas posteriores importantes.

Ganho

O ganho amplifica os ecos recebidos e modifica o brilho global da imagem. Se estiver muito baixo, a imagem fica excessivamente escura. Se estiver muito alto, o ruído aumenta e a tela pode ficar “lavada”, reduzindo a diferenciação entre estruturas. A ideia não é buscar a imagem mais brilhante nem a mais bonita, e sim a imagem mais legível para a pergunta que você está tentando responder.

TGC: ganho não precisa ser igual em toda a profundidade

À medida que o som atravessa os tecidos, parte de sua energia é perdida por atenuação. Por isso, ecos provenientes de regiões mais profundas chegam mais fracos ao transdutor. O TGC — time gain compensation — permite aumentar ou reduzir o ganho seletivamente em diferentes profundidades. Assim, podemos corrigir uma região profunda escura sem clarear desnecessariamente todo o campo próximo. Para o iniciante, porém, dominar o ganho global é mais importante do que tentar otimizar cada controle avançado desde o primeiro exame.

Probe marker: a orientação importa

O transdutor possui uma marca física — o probe marker — que corresponde a um marcador na tela. Essa relação organiza a orientação espacial do exame. Quando o operador ignora a orientação, a anatomia pode parecer invertida e o raciocínio espacial fica mais difícil. A convenção específica varia conforme a aplicação, especialmente no exame cardíaco, mas o princípio é sempre o mesmo: antes de interpretar, saiba qual lado do probe corresponde a qual lado da tela. Para quem está começando, uma regra prática ajuda: olhe primeiro para o marcador da tela e organize o transdutor a partir dele.

Ultrassom é um exame dinâmico

Um erro frequente do iniciante é “estacionar” o transdutor: encostar na pele, encontrar alguma imagem e parar. Mas ultrassom é um exame de varredura. A imagem da tela é bidimensional; a anatomia é tridimensional. Para compreender uma estrutura, o operador precisa explorá-la em diferentes planos e reconstruir mentalmente o que está vendo. Por isso, movimentar a mão faz parte da interpretação.

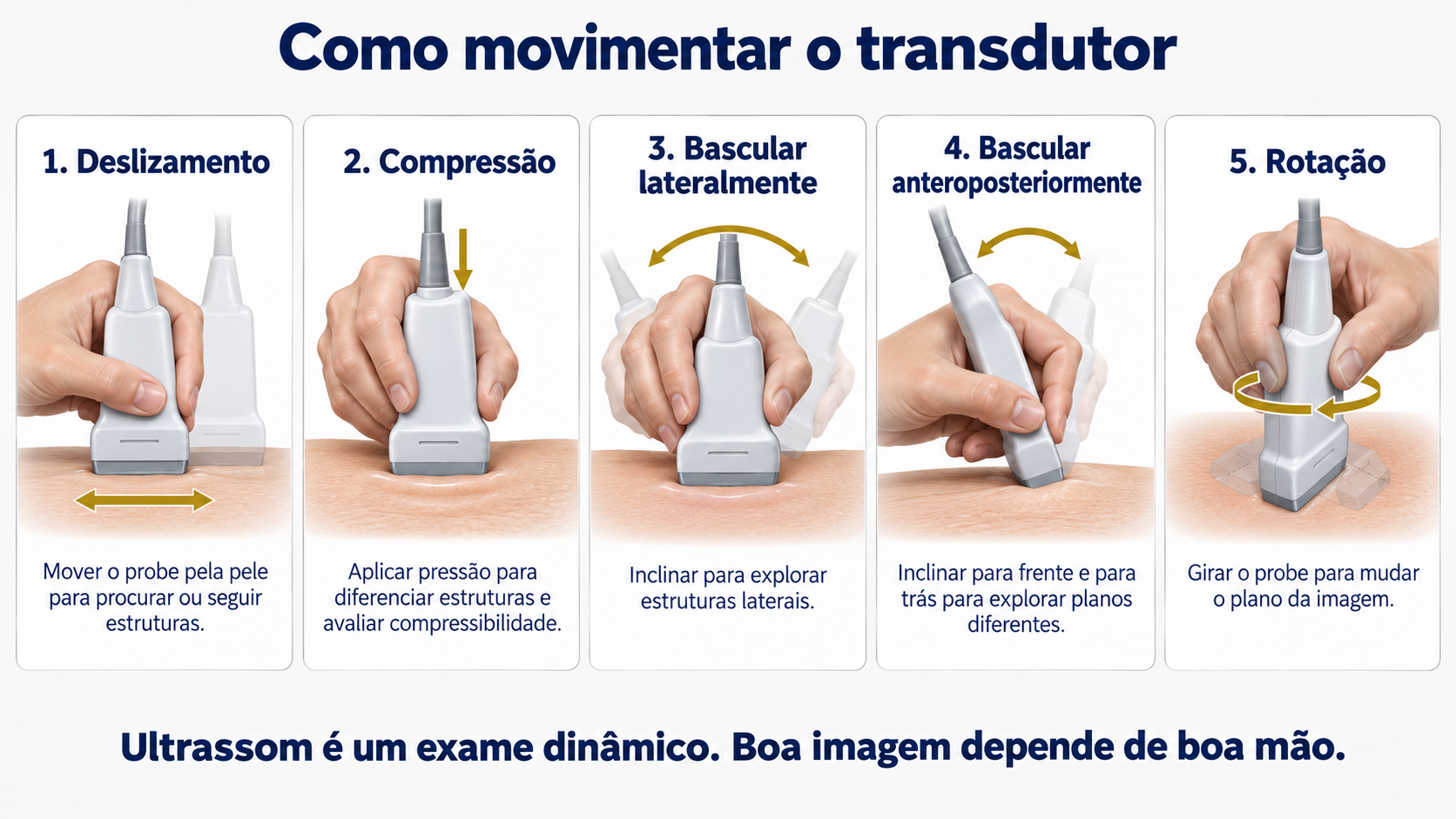

As principais manobras do transdutor

• Deslizamento (sliding) — mover o probe pela pele para procurar ou seguir uma estrutura.
• Compressão — aplicar pressão; particularmente útil para avaliar compressibilidade vascular e diferenciar estruturas.
• Basculamento lateral (rocking/heel-toe) — inclinar o transdutor para explorar lateralmente ou melhorar o alinhamento.
• Basculamento anteroposterior (tilting/fanning) — inclinar para frente e para trás e explorar planos diferentes.
• Rotação — girar o transdutor para mudar o plano da imagem ou alinhar melhor a estrutura.

Boa imagem depende de boa mão

O operador não apenas observa a imagem ultrassonográfica: ele a constrói dinamicamente com o posicionamento e o movimento do transdutor.

O checklist mental do iniciante

• Escolhi o probe certo?
• Selecionei um preset adequado?
• A profundidade está ajustada para a minha estrutura-alvo?
• O ganho está confortável e informativo?
• A orientação do probe marker está coerente?
• Eu explorei a região com movimentos de varredura?

Se várias respostas forem “não”, provavelmente ainda não é hora de interpretar.

Armadilhas comuns

1. Interpretar cedo demais — encontrar qualquer imagem e assumir que ela é suficiente.
2. Usar profundidade excessiva — a estrutura fica pequena e cercada por campo sem utilidade.
3. Ajustar mal o ganho — imagem escura demais ou clara demais.
4. Escolher o probe inadequado — usar frequência e geometria incompatíveis com a estrutura-alvo.
5. Ignorar o preset — começar com uma configuração que dificulta desnecessariamente o exame.
6. Não movimentar o transdutor — uma única imagem fixa raramente resume bem uma estrutura tridimensional.
7. Esquecer a pergunta clínica — knobology existe para melhorar a resposta clínica, não para produzir imagens bonitas sem propósito.

Aplicando no paciente

Imagine um paciente em insuficiência respiratória aguda. Você quer avaliar rapidamente pulmão e coração. Se começa com o transdutor errado, profundidade excessiva e ganho inadequado, pode concluir que “não está vendo nada”. Mas o problema nem sempre está no paciente — muitas vezes está na aquisição. Agora pense em um acesso venoso periférico difícil. Com transdutor linear de alta frequência, profundidade adequada, ganho bem ajustado e compressão correta, o que antes parecia um borrão cinzento pode se organizar em veia, artéria e tecidos adjacentes. A knobology não é enfeite técnico. Ela muda o que você consegue ver — e, portanto, a qualidade da informação que leva para a decisão clínica.

Os quatro passos do sucesso

A aula introdutória da Habilita resume de forma simples quatro hábitos úteis para quem está começando:

1. Treinar a mão — ultrassom é também coordenação motora aplicada.
2. Usar gel suficiente — contato ruim entre pele e transdutor compromete a transmissão do som.
3. Ajustar o ganho — buscar contraste útil entre as estruturas.
4. Ajustar a profundidade — posicionar a estrutura-alvo na região útil da tela.

O que este artigo não substitui

Entender princípios físicos e knobology melhora muito a curva de aprendizagem, mas não substitui prática repetida, correção da mão, reconhecimento de janelas inadequadas e exposição a pacientes com anatomias diferentes. Saber onde fica o botão de profundidade é conhecimento. Conseguir encontrar uma janela ruim, entender por que ela está ruim e corrigi-la em tempo real é competência prática. É exatamente essa distância entre saber e saber fazer que o treinamento supervisionado precisa preencher.

Resumo em 30 segundos

• O ultrassom forma imagens a partir da emissão de ondas sonoras e do retorno dos ecos.
• Alta frequência oferece mais resolução e menos penetração; baixa frequência, mais penetração e menos resolução.
• Os principais transdutores do POCUS são linear, convexo e setorial.
• O preset é um bom ponto de partida, não um substituto dos ajustes manuais.
• Probe, preset, profundidade e ganho formam um roteiro inicial simples.
• O probe marker organiza a orientação espacial.
• Ultrassom é dinâmico: deslizar, comprimir, bascular e rotacionar fazem parte do exame.
• Antes de interpretar, certifique-se de que a imagem é suficientemente boa para ser confiável.

Referências

1. Zander D, Hüske S, Hoffmann B, et al. Ultrasound Image Optimization (“Knobology”): B-Mode. Ultrasound Int Open. 2020;6:E14-E24. doi:10.1055/a-1223-1134.
2. Poggi C, Palavecino M. Ultrasound principles and instrumentation. Surgery Open Science. 2024;18:123-128. doi:10.1016/j.sopen.2024.02.005.
3. Díaz-Gómez JL, Mayo PH, Koenig SJ. Point-of-Care Ultrasonography. N Engl J Med. 2021;385:1593-1602. doi:10.1056/NEJMra1916062.
4. Ceriani E, Schiavon R, La Cava L, Ruscitti C, Cogliati C. Point of care ultrasound: focus on evidence for a critical appraisal. Eur J Intern Med. 2025;141:106376. doi:10.1016/j.ejim.2025.06.005.
5. Habilita Med Academy. Filosofia POCUS e Knobology. Material didático baseado na aula do Dr. Mário Teles.
